CONCENTRICO SET 0,6/1 (1,2) kV
Cable concéntrico bipolar 2×4 mm2, 20 hilos, capacidad d/corriente 37 amp. temp. d/operación 80 ºC, aislados con PVC. Con un neutro de varios hilos aplicados concéntricamente y todo cubierto C/PVC. conexiones a medidores, acometidas aéreas, etc.

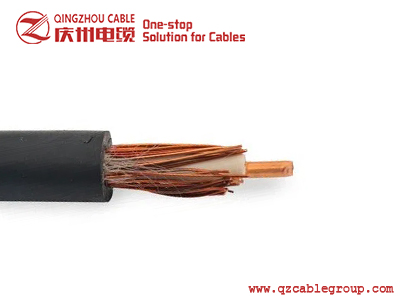

2 CONDUCTORES CONCENTRICO SET 0,6/1 (1,2) kV
CONSTRUCCIÓN
Uno conductores centrales de cobre electrolítico de 99,99 % mínimo de pureza, suave. Sólido clase 1, hasta 10 mm².
Cableado clase 2, para secciones mayores.
Aislamiento con cloruro de polivinilo (PVC)
Conductor exterior compuesto por varios alambres de cobre suave cableados en forma helicoidal.
Cubierta exterior con cloruro de polivinilo (PVC)
2 CONDUCTORES CONCENTRICO SET 0,6/1 (1,2) kV
|
Nº Cond. x Sección Nº x mm2 |
Diámetro Conductor mm |
Espesor Aislamiento mm |
Espesor Cubierta mm |
Diámetro Exterior mm |
Peso Nominal kg / km |
|
2 x 2,5 |
1,75 |
1,0 |
1,8 |
9,0 |
120 |
|
2 x 4 |
2,22 |
1,0 |
1,8 |
9,5 |
150 |
|
2 x 6 |
2,71 |
1,0 |
1,8 |
10 |
200 |
|
2 x 10 |
3,51 |
1,0 |
1,8 |
11 |
280 |
Los datos de la tabla están sujetos a las tolerancias normales de manufactura.

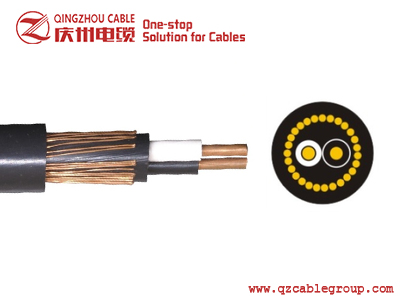

3 CONDUCTORES CONCENTRICO SET 0,6/1 (1,2) kV
CONSTRUCCIÓN
dos conductores centrales de cobre electrolítico de 99,99 % mínimo de pureza, suave. Sólido clase 1, hasta 10 mm².
Cableado clase 2, para secciones mayores.
Aislamiento con cloruro de polivinilo (PVC)
Conductor exterior compuesto por varios alambres de cobre suave cableados en forma helicoidal.
Cubierta exterior con cloruro de polivinilo (PVC)
3 CONDUCTORES CONCENTRICO SET 0,6/1 (1,2) kV
|
Nº Cond. x Sección Nº x mm2 |
Diámetro Conductor mm |
Espesor Aislamiento mm |
Espesor Cubierta mm |
Diámetro Exterior mm |
Peso Nominal kg / km |
|
3 x 6 |
2,71 |
1,0 |
1,8 |
17 |
420 |
|
3 x 10 |
3,51 |
1,0 |
1,8 |
19 |
570 |
|
3 x 16 |
5,07 |
1,0 |
1,8 |
22 |
830 |
|
3 x 25 |
6,37 |
1,2 |
1,8 |
26 |
1 220 |
Los datos de la tabla están sujetos a las tolerancias normales de manufactura.
